国芯思辰| 国产8通道24位ADC软硬件兼容ADS131E08电能计量方案

电能计量系统是用于记录和管理电能消耗的设备，它具备双向计量、功率测量和分时电价计量等功能，广泛应用于居民和工商业中。电能计量管理系统通过细分和统计用户用电情况，帮助管理人员识别高耗能点，从而有效节约电能。

计量自动化系统在电力系统中起着关键作用，能够实时采集数据并监控配电运行，提高供电质量和企业效益。国芯思辰多通道、同步采样、24位和 16位模数转换器系列产品，具有内置可编程增益放大器、内部基准和板载振荡器，非常适合应用于电能计量系统。

该国产模数转换器凭借ADC的宽动态范围、可扩展数据传输速率以及内部故障检测监测计，广泛应用于工业电源监测和保护以及测试和测量应用，该芯片高集成度和出色的性能使产品可在大大降低尺寸、功耗和总体成本的前提下创建可升级的工业用电源系统。

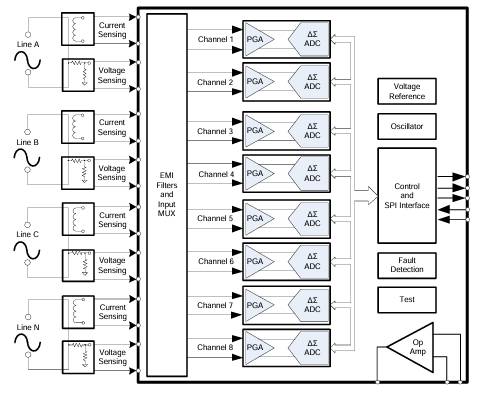

该芯片在每通道上有一个灵活输入多路复用器，此多路复用器被独立连接至内部生成信号以实现测试、温度、 和故障检测。故障检测可在器件内部执行，此器件使用集成的带有受数模转换器控制的触发电平的比较器，运行的数据速率可高达64kSPS。芯片特征如下：

• 四/六/八路差分模数转换器输入

• 动态范围：1kSPS时为120dB；串扰：-125dB；总谐波失真：50Hz和60Hz时为-108dB

• 单极电源范围：模拟电源3V至5V，数字电源1.8V至3.6V

• 低功耗：每通道2.3mW

• 数据速率：0.25,0.5,1,2,4,8,16,32和64kSPS

• 可编程增益：1、2、3、4、6、8、12和24

• 故障检测和器件测试功能

• SPITM数据接口和四个通用输入输出接口

• 卓越的ESD能力

• 封装：QFP-64、BGA-64

• 工作温度范围：-40°C至+105°C
