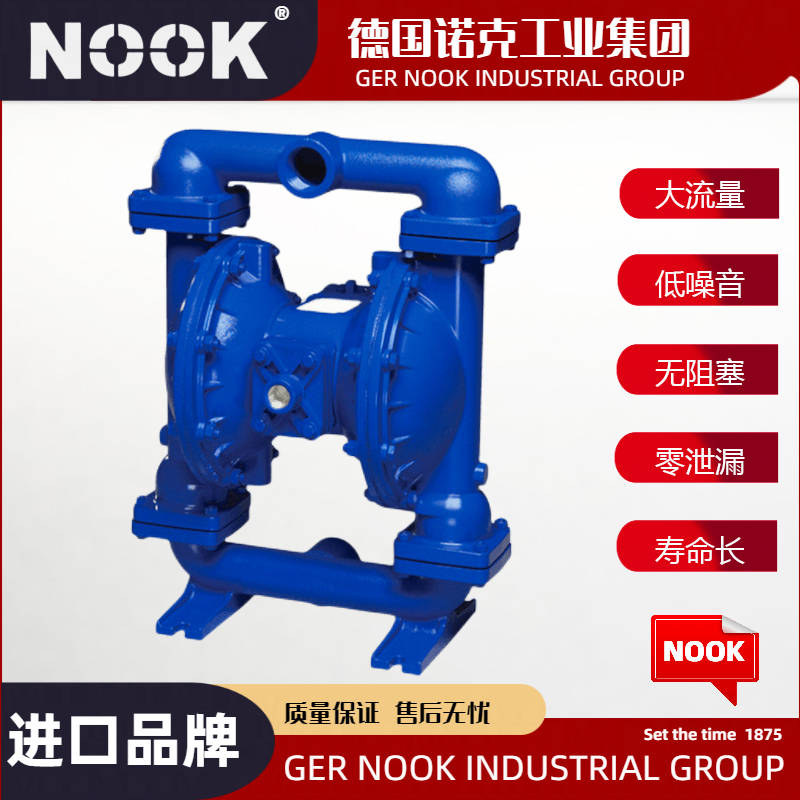

进口铸铁气动隔膜泵

一、进口铸铁气动隔膜泵产品概述

️进口铸铁气动隔膜泵@德国NOOK诺克是新颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，该系列产品可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。进口气动隔膜泵目前成规模生产的有铸铁,铝合金,不锈钢,工程塑料,流体衬氟,流体衬胶六个品种,用户可根据输送介质特性进行选择。

二、进口铸铁气动隔膜泵选型参数

公称通径：32-250/25-200(mm)

流量范围：5-600(m3/h)

扬程范围：10～55m

功率范围：1.5～18.5KW

转速范围：2900r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

三、进口铸铁气动隔膜泵设计特点

（1）NOOK诺克泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

aspcms.cn

（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花

（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。

（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送 （5）流量可调节，可以在物料出口处加装节流阀来调节流量。

（6）具有自吸的功能。

（7）可以空运行，而不会有危险。

（8）可以潜水工作。

（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。

（10）没有复杂的控制系统，没有电缆、保险丝等。

（11）体积小、重量轻，便于移动。

（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。

（13）泵始终能保持高效，不会因为磨损而降低。

（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热。

（15）没有动密封，维修简便避免了泄漏。工作时无死点。

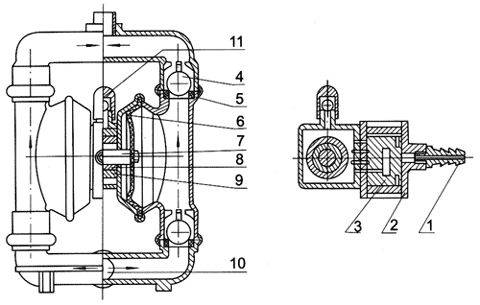

四、进口铸铁气动隔膜泵结构图

五、进口铸铁气动隔膜泵配件表

1进　气　口4圆　球7连　杆10泵进口2配气阀体5球　座8连杆铜套11排气口3配　气　阀6隔　膜9中间支架

六、进口铸铁气动隔膜泵泵体材料代号

泵体材料代号泵体材料代号铝合金L不锈钢B铸铁Z衬胶ZCJ工程塑料S衬氟ZCF

七、进口铸铁气动隔膜泵隔膜材料代号

隔膜材料代号隔膜材料代号丁晴橡胶NBR氯丁橡胶CR氟橡胶F四氟橡胶F46乙丙橡胶EPDM

八、进口铸铁气动隔膜泵膜片材料选择

隔膜品种 介质种类丁睛橡胶氯丁橡胶氟橡胶聚四氟乙烯食品橡胶发烟硝酸××△△

浓硝酸××△△

浓硫酸××○△

浓盐酸×△△△

浓磷酸×△△△

浓醋酸×××△

浓氢氧化钠○○△△

无水氨△△△△

稀硝酸××○△

稀硫酸△△△△

稀盐酸×○△

注:★－有 ∕－无 三、几种隔膜材料特性

九、进口铸铁气动隔膜泵产品特点

1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;

2、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;

3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;

4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;

5、不必用电，在易燃、易爆场所使用安全可靠;

6、可以浸没在介质中工作;

7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;

8、结构简单、易损件少，该泵结构简单安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、可输送较粘的液体（粘度在1万厘泊以下）;

10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

十、进口铸铁气动隔膜泵产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体高可耐150℃。

16、作为各种固液体分离设备的前级送压装置。

十一、进口铸铁气动隔膜泵安装连接方式

十二、进口铸铁气动隔膜泵安装尺寸图

十三、进口铸铁气动隔膜泵安装尺寸表

型号ABCDEH1H丝扣备注ZT-10160020016010402603/8”

铸铁、不锈钢、铝合金

ZT-15160020016010402601/2”ZT-2018015530020010404003/4”ZT-2521016032023012504701”ZT-40210160320230125047011/2”

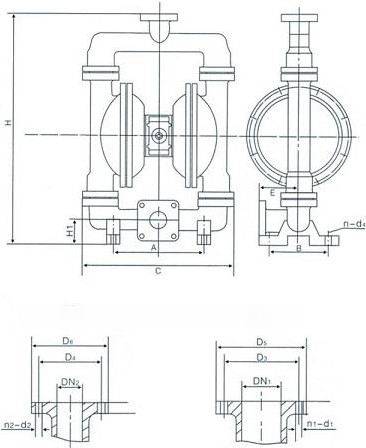

十四、进口铸铁气动隔膜泵安装尺寸图

十五、进口铸铁气动隔膜泵安装安装尺寸表

型号ABD5D6CHH1DN1DN2n-d1n-d2D3D4En-d4进气口

外径备注ZT-252151501001003805307025254-Φ114-Φ117575554-Φ1010工氟

程塑

塑料料，ZT-402151501301203805307040324-Φ13.54-Φ13.510090554-Φ1010ZT-25A2201601101103705756825254-Φ114-Φ117575804-Φ1210铸

铁

、

不

锈

钢

、

铝

合

金ZT-40A2201601301203705756840324-Φ13.54-Φ13.510090804-Φ1210ZT-503402401401405508006550504-Φ13.54-Φ13.51101101454-Φ17.512ZT-653402401601605508007065654-Φ13.54-Φ13.51301301454-Φ17.512ZT-8034024019019058095010080804-Φ17.54-Φ17.51501501304-Φ17.514ZT-100340240210190580950100100804-Φ17.54-Φ17.51701701304-Φ17.514

十六、进口铸铁气动隔膜泵安装示意图

十七、进口铸铁气动隔膜泵性能参数

型号流量

(m3/h)扬程

(m)出口压力

(kgf/cm2)吸程

(m)大允许能

过颗粒直径

(mm)大供气压力

(kbf/cm2)大供气消耗量

(m3/min)材料铝合金不锈钢铸造铁增强聚丙烯ZT-100～0.80～5065170.3★★★★ZT-150～10～5065170.3★★★★ZT-250～2.40～50672.570.6★★★★ZT-400～80～50674.570.6★★★★ZT-500～120～5067870.9★★★/ZT-650～160～5067870.9★★★/ZT-800～240～50671071.5★★★/ZT-1000～300～50671071.5★★★/

十八、进口铸铁气动隔膜泵应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。

2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。

3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔膜泵，可以收到很好的效果。

4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。

5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。

6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压?气瓶作动力，回收污油，排泄溃水。

7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。

8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

十九、进口铸铁气动隔膜泵使用注意事项

1、本泵振动极其轻微，一般情况可不装底脚螺栓。

2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装空气过滤器。(总管已有，有可免)

3、在抽吸易；东结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止，以免造成下次开泵困难。

4、更换隔膜时，须将泵内腔连杆，铜套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

二十、进口铸铁气动隔膜泵故障与排除

1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。

2．使用扳手将连接出口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

3．使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。

5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。

6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。

7．安装从步骤6到步骤1

二十一、进口铸铁气动隔膜泵有动作，但流量小或完全没有液体流出

1．检查泵的气穴现象，降低泵的速度让液体进入液室。

2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。

3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。

泵的空气阀结冰

检查压缩空气含水量是否过高，安装空气干燥设备

泵的出口有气泡产生

检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。

产品自空气排放口流出

检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧

阀发出嘎嘎声：增加出口或入口扬程。

泵拆卸及再组装指南

NOOK德国警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套

二十二、进口铸铁气动隔膜泵无法启动或动作很慢

1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。

2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品

3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。

二十三、进口铸铁气动隔膜泵故障分析与排除方法

故障现象可能存在的原因处理方案流体中突然有气泡物料进口端连接处漏入空气紧固修复气动隔膜泵的隔膜膜破裂更换连杆（中心轴）螺栓松动紧固或更换气阀内护块“O”型圈损坏更换排气口有物料排出气动隔膜泵的膜片破裂更换连杆（中心轴）螺栓松动紧固或更换泵在停顿时排出大量空气检查空气阀，“O”型环，阀板，定位块，U型密封件，或定位销“O”型环检修或更换中心轴密封件磨损更换泵循环停止或停止无法保持压力检查球体、球座或“O”型圈是否磨损更换。泵不工作，或循环一次即停止检查空气阀阻塞或肮脏拆卸和清洁空气阀，使用过滤空气球体、球座磨损更换阀球和阀座隔膜泵工作无规律气动隔膜泵进口端管路阻塞检查；清理球体粘附或泄漏。清理或更换膜片破裂。更换排出受限。去除限制原因
