同度物探PST技术为运营期桥梁排忧解难 诊治在役桥梁隐疾

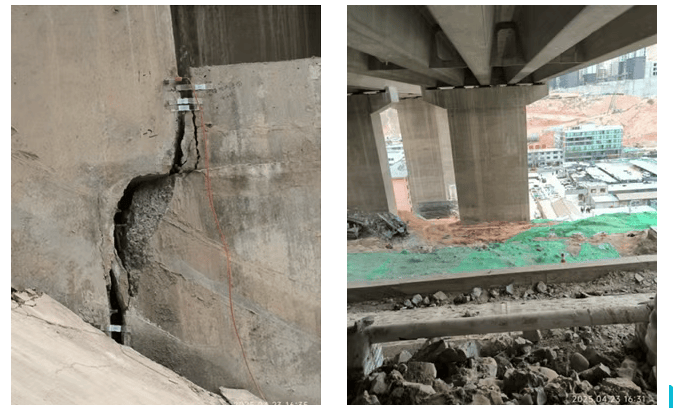

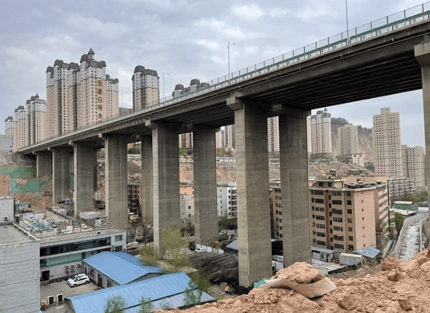

某在役桥梁由于受滑坡等自然灾害影响，导致上部结构发生位移、桥台开裂等问题。急需进行检测，排除隐患，加固维修处理。

️▋️PST工作原理

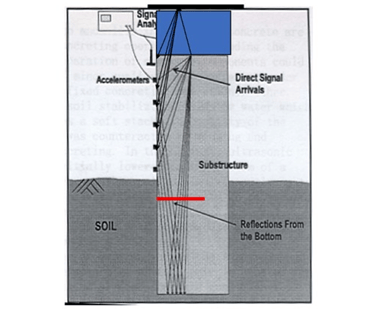

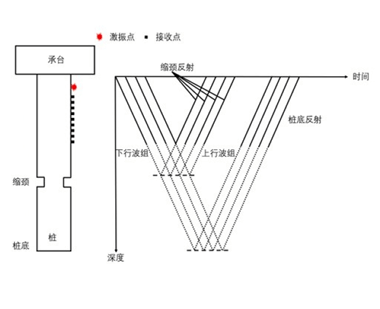

PST桩侧应力波成像法检测技术，通过桩侧布设观测系统，通过波场分离技术区分上行波（桩底/缺陷反射）与下行波（上部结构反射），结合波速分析确定混凝土弹性波速，并运用偏移成像技术对缺陷反射界面进行空间定位，最终综合地质资料实现桩长校核与结构完整性评估。

aspcms.cn

️▋️PST适用范围和优势

✔ 适用于新建及既有桥梁，水陆环境均可检测；

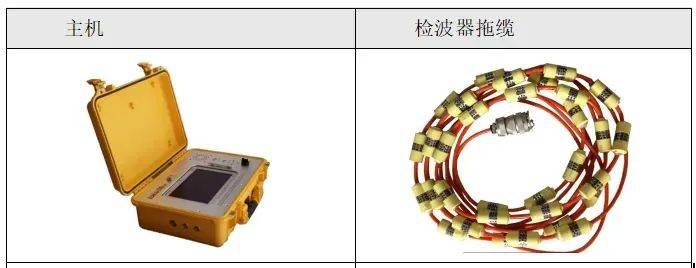

✔ 不受承台形状和桩身限制，使用16道检波器线性排列接收；

✔ 不打孔、可靠性高、分辨率高、软件自动化程度高。

️▋️现场检测

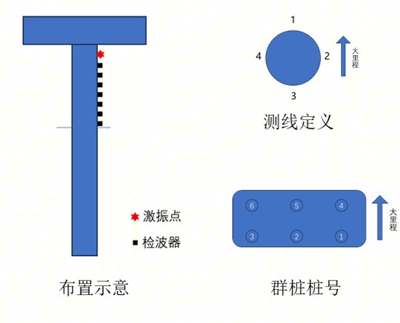

采用16道检波器串线性排列接收，上部激发，从上到下依次为1-16通道，道间距10厘米。桩基挖开裸露2米群桩则根据编号一根根检测，现场每根桩设3个排列。

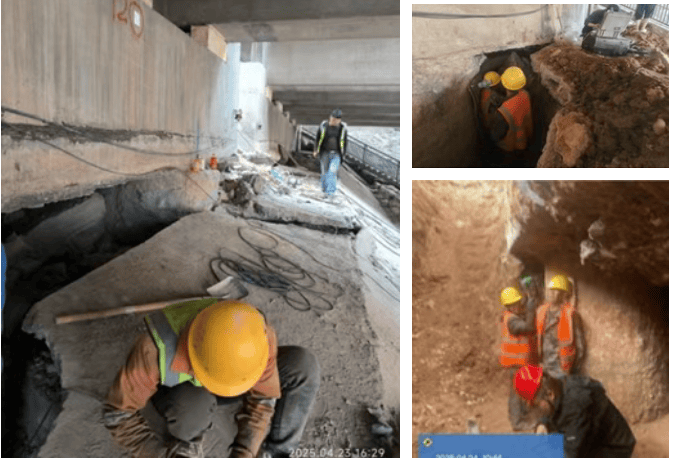

️现场施工

️▋️检测结果：

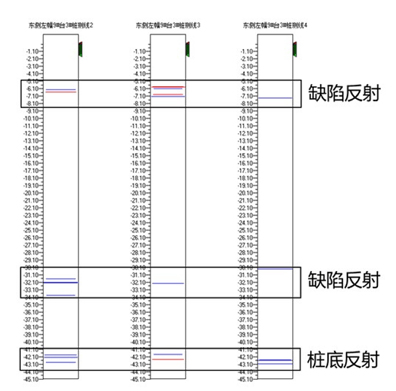

✔ 在3条测线中埋深42m处均有明显反射，判定为桩底反射；

✔ 在三条测线中埋深7m、32m处均有明显反射，对比设计图纸中的地勘资料，此处没有地层分界面，判断为缺陷反射；

✔ 因为桩底反射明显，存在轻微缺陷反射，初步判定9#台左幅3#桩为Ⅲ类桩，没有断桩。

PST桩侧应力波成像法检测技术，助力排查在役桥梁桩基隐患，为后续维修治理提供依据，确保通车安全。
