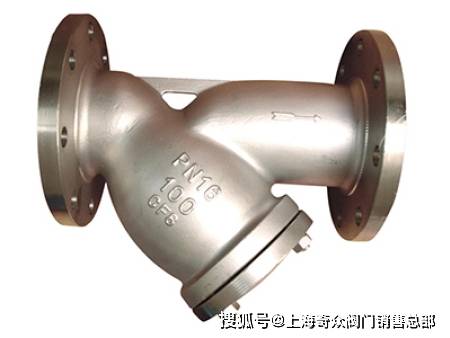

SG41HY型过滤器

️一、概述

过滤器是输送介质管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，以保护设备管道上的的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器，该除污器体积大、阻力大安装不方便，而且排污的时间长，成本高，未能很好地满足广大用户的需求。我们厂针对以上问题，进行改进制作，研制成三大类系列过滤器，其外形基三相同（Y型），内部件全部采用不锈钢、坚固耐用。该过滤器体积小，滤眼细、阻力小、效率高、安装检修方便、成本低，能满足各种管道的需求。

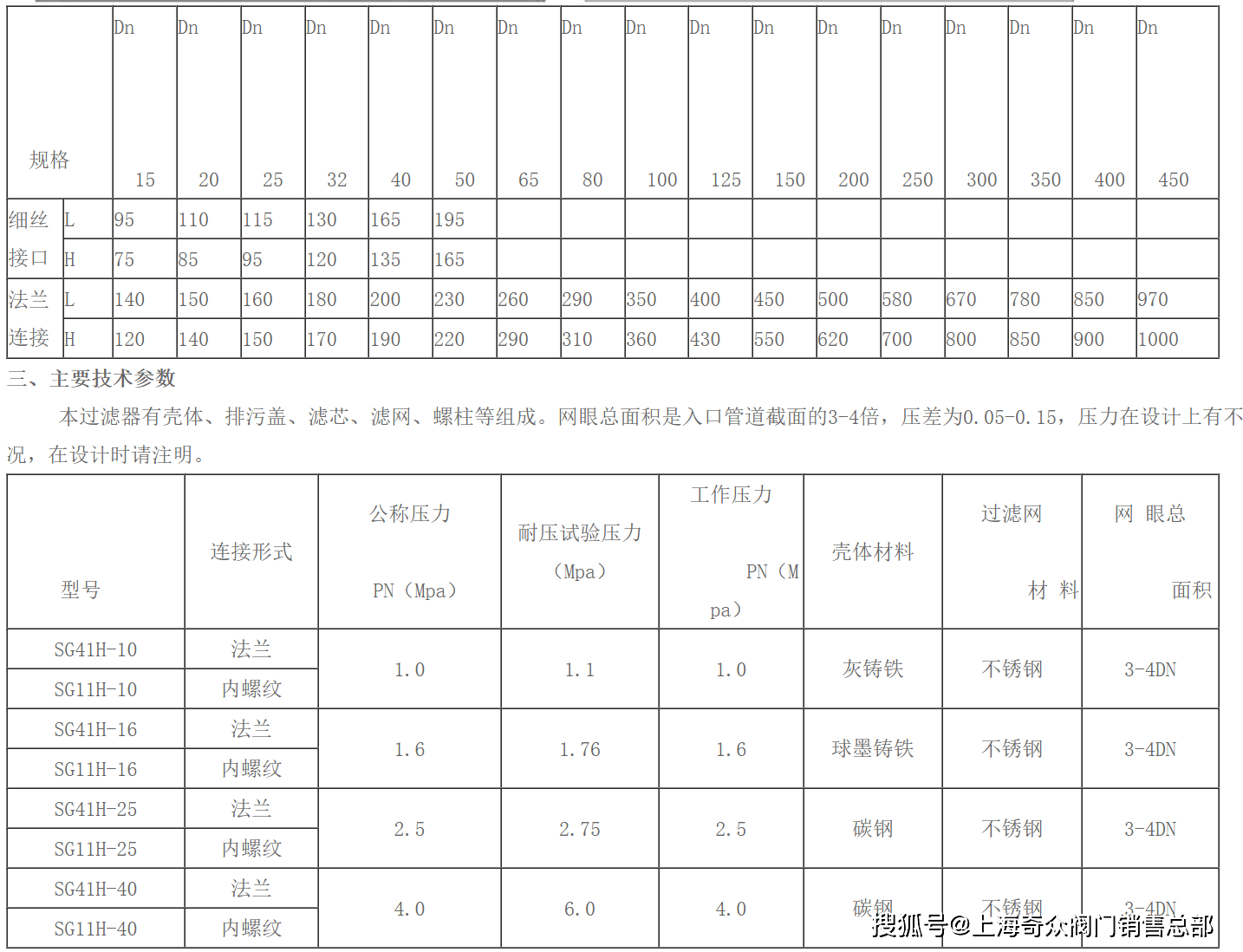

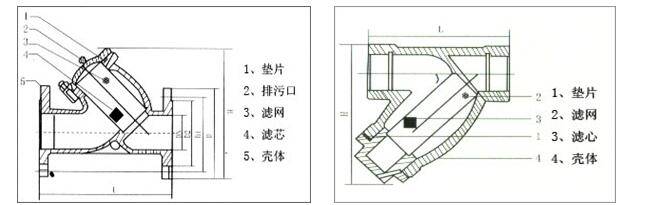

️二、外型尺寸

aspcms.cn

️四、分类说明

SG型水过滤器，用于管道清除输送介质、热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质使设备和管道免受堵塞和磨损，工作压力16-40kg/cm²,在额定压损0.05-0.1水柱。

QG型气（汽）过滤器，用于各种用汽设备，如：蒸汽仪表、疏水阀，压缩空气和各类用汽设备前均需安装。工作压力：16-40kg/cm²。在额定流速下压损为0.05-0.2米水柱。YG型油过滤器，该产品滤眼密度有多种。例如：64孔、200孔、480孔/cm2，用于各种输油管道上设备。例如：油泵、油锅炉前均安装，工作压力：16-40Kg/Cm2，在额定流速下压损为0.05-0.1米水柱。

️五、安装示例
